📄 论文信息
- 标题：DiffusionDriveV2: Reinforcement Learning-Constrained Truncated Diffusion Modeling in End-to-End Autonomous Driving
- 团队：华中科技大学（hustvl）× 地平线（Horizon Robotics）
- arXiv：2512.07745（Dec 2025）
- 代码：https://github.com/hustvl/DiffusionDriveV2
- 关键词：截断扩散模型、GRPO、强化学习、多模态轨迹规划、端到端自动驾驶
- 一句话总结：用 RL 约束扩散生成的低质量模式，保留高多样性的同时大幅拉升整体轨迹质量下限——这是第一篇直面"多样性 vs 一致性质量"困境并提出完整解法的工作。
🤔 要解决什么问题：扩散规划的多样性-质量两难
扩散规划的困境
DiffusionDrive 通过锚定高斯混合先验（GMM prior）将轨迹空间按驾驶意图分区，成功让扩散模型生成高度多样化的多模态轨迹。但这个成功暴露了一个更深的矛盾：
模仿学习的监督不完备——训练时只优化离专家轨迹最近的正锚点模式，对其余负模式（占采样的绝大多数）没有任何约束。结果是"好的真好，差的真差"：Top-1 轨迹质量极高，但大量候选（尤其 Top-5/10）夹杂着碰撞、偏离道路的低质量轨迹。

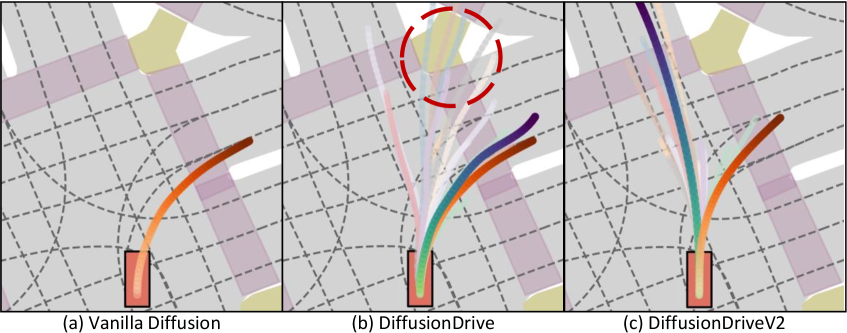

图 1：三种扩散规划范式对比。(a) Vanilla Diffusion 陷入模式崩溃，所有候选归为一条保守轨迹。(b) DiffusionDrive 生成高度多样的候选，但红色圆圈标注了大量碰撞的低质量轨迹。(c) DiffusionDriveV2 用 RL 约束约束所有模式，在保持多模态的同时让每条轨迹都高质量。
为什么这很危险
这迫使系统过度依赖下游选择器（selector/classifier）来筛选低质量候选。但选择器通常参数量远小于生成器，OOD 场景下泛化能力不可靠——低质量轨迹稍有遗漏就是一起事故。
GRPO 的引入契机
DeepSeek-R1 带火的 GRPO（Group Relative Policy Optimization）天然适合解决这个问题：它不依赖价值网络，在组内做相对优势评估，完美适配扩散规划的"每组候选 = 一个组的政策样本"设定。但直接把 GRPO 挪到锚定截断扩散模型上会碰上新问题——不同的锚（如左转 vs 直行）对应不同的驾驶意图，放在同一组里做相对优势比较会引发模式崩溃。
🧠 方法详解
1. 截断扩散生成器回顾
DiffusionDriveV2 继承了 DiffusionDrive 的锚定截断扩散框架。每个锚 $\mathbf{a}^k$ 对应一种驾驶意图（如变道、转弯、直行），轨迹分布建模为 GMM：
$$p(\tau^k \mid \mathbf{a}^k, z) = \mathcal{N}(\tau^k \mid \mathbf{a}^k + \mu^k(z), \Sigma^k(z))$$整体分布为各锚分布的加权和：
$$p(\tau \mid z) = \sum_{k=1}^{N_{\text{anchor}}} s(\mathbf{a}^k \mid z) \, p(\tau^k \mid \mathbf{a}^k, z)$$模仿学习 loss 只优化与专家最近的锚对应的正模式，负模式完全无约束——这正是 V2 要解决的核心问题。
2. 尺度自适应乘性探索噪声（Scale-Adaptive Multiplicative Noise）
RL 需要探索。标准做法是用 DDPM 的随机采样（$\eta = 1$）引入加性高斯噪声，但轨迹的近端和远端尺度不一致，加性噪声会破坏轨迹的几何结构。

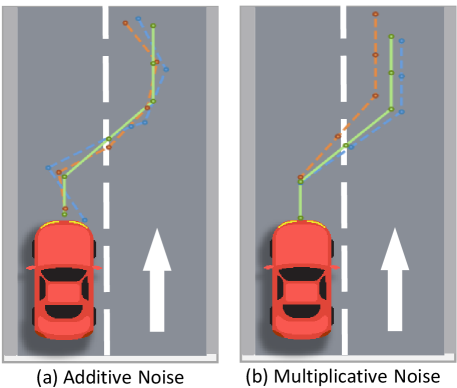

图 2：探索噪声对比。 绿色为原始轨迹。加性高斯噪声（蓝虚线）在近端微小平移，远端剧烈抖动；尺度自适应乘性噪声（红虚线）在所有 waypoint 上保持一致的相对扰动，轨迹几何更加合理。
乘性噪声对每个 waypoint 施加与位移成比例的扰动：
$$\epsilon_{\text{mult}} = \left\{ \left( \epsilon_{x,n} \cdot \max(|x_n|, \sigma_{\min}),\, \epsilon_{y,n} \cdot \max(|y_n|, \sigma_{\min}) \right) \right\}_{n=1}^{N_f}$$其中 $\sigma_{\min}$ 是防止近端点扰动消失的最小标准差。
3. Intra-Anchor GRPO（锚内 GRPO）
核心洞察：同一锚内的轨迹共享相同的驾驶意图，可以在组内做相对优势比较；不同锚的轨迹不可直接比较（左转 vs 直行没有优劣之分，只是选择不同）。

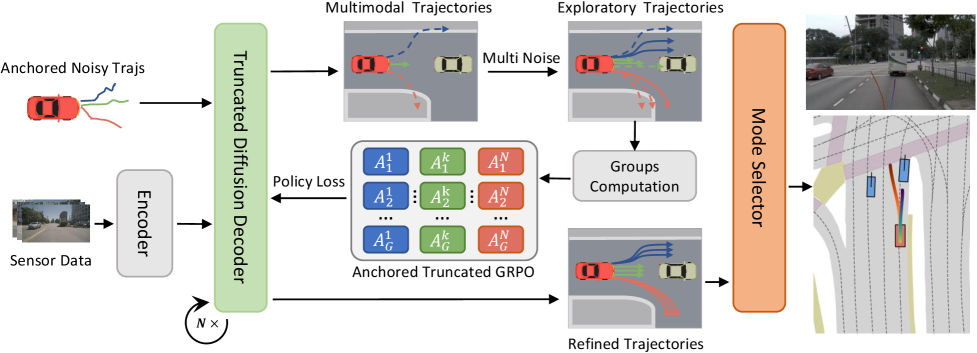

图 3：DiffusionDriveV2 整体架构。 先模仿学习 → 再 RL 微调。红色箭头表示用乘性噪声探索；在锚内做 GRPO；Inter-Anchor Truncated 修正跨锚互补信号。最终模式选择器挑选最优轨迹。
对每个锚 $k$，在该锚内部对 $G$ 条候选轨迹计算优势：
$$A^{k,i} = \frac{r^{k,i} - \text{mean}(\{r^{k,1}, \dots, r^{k,G}\})}{\text{std}(\{r^{k,1}, \dots, r^{k,G}\})}$$RL loss 定义为：
$$L_{RL} = -\frac{1}{N_{\text{anchor}}} \sum_{k=1}^{N_{\text{anchor}}} \frac{1}{G} \sum_{i=1}^{G} \frac{1}{T_{\text{trunc}}} \sum_{t=1}^{T_{\text{trunc}}} \gamma_{t-1} \log \pi_\theta(\tau_{t-1}^{k,i} \mid \tau_t^{k,i}) A^{k,i}$$加上模仿学习 loss 做正则：
$$L = L_{RL} + \lambda L_{IL}$$4. Inter-Anchor Truncated GRPO（锚间截断 GRPO）
纯 Intra-Anchor GRPO 有一个隐患：某锚内最好的轨迹可能全局很差（比如全碰撞组里"最好"的那条仍有碰撞），而另一锚内最差的轨迹全局可能还好——但纯局部比较给不出这个信号。
解决方法极其优雅：奖励相对改进，只惩罚绝对失败。
$$A_{\text{trunc}}^{k,i} = \begin{cases} -1 & \text{if collision,} \\ \max(0, A^{k,i}) & \text{otherwise.} \end{cases}$$- 碰撞轨迹 → 硬惩罚 -1（无论组内排名如何）
- 非碰撞但组内为负优势 → 截断为 0（不鼓励也不惩罚）
- 非碰撞且组内正优势 → 保留（鼓励朝向更优探索）
5. 模式选择器（Mode Selector）
两阶段粗到细选择器，配合 Margin-Rank loss：
$$\mathcal{L}_{\text{rank}} = \frac{1}{N} \sum_{i,j} \max(0, -\text{sign}(s_i - s_j) \cdot (\hat{s}_i - \hat{s}_j) + m)$$这避免了直接回归连续分数值的困难，让模型学会比较轨迹的相对质量。
🏗️ 架构流程总览
推理阶段
| 步骤 | 操作 | 说明 |
|---|---|---|
| ① | 稀疏感知骨干提取场景特征 | 多相机图像 ➜ BEV 特征 + 智能体/地图 query |
| ② | 从 6 个锚中采样初始噪声 | 每个锚对应一种驾驶意图 |
| ③ | 2 步截断去噪 | DDIM 确定性采样（$\eta = 0$），生成 6 条候选轨迹 |
| ④ | 模式选择器打分排序 | 粗选 top-k ➜ 精细评分 |
| ⑤ | 输出最优轨迹 | 分数最高的一条下发控制 |
训练阶段
| 阶段 | Loss | 教师信号 | 说明 |
|---|---|---|---|
| Stage 1 (IL 预训练) | $\mathcal{L}_{\text{diff}}$ | 人类专家轨迹 | 继承 DiffusionDrive 预训练权重 |
| Stage 2 (RL 微调) | $L = L_{RL} + \lambda L_{IL}$ | NAVSIM 闭环奖励 | 乘性噪声探索 + Intra-Anchor GRPO + Inter-Anchor Truncated |
| Stage 3 (选择器) | $\mathcal{L}{\text{BCE}} + \mathcal{L}{\text{rank}}$ | PDM 分数标签 | 粗到细两阶段，数据增强 + GTRS 词汇采样 |
🖼️ 图片解析
架构与机制
粗体图 1：三种扩散模型对比——从模式崩溃到多样性困境再到 RL 约束的高质量多模态。 左侧 Vanilla Diffusion 的所有候选轨迹挤在一起，完全丧失多样性。中间 DiffusionDrive 虽然锚定到左转、直行、右转等不同意图（用蓝、绿、红线表示），大量轨迹却冲向路肩或与障碍物重叠（红色圆圈标注）。右侧 DiffusionDriveV2 的轨迹不仅保持了多意图覆盖，更在所有候选上都避免了碰撞和偏离道路。注意 V2 的候选轨迹"收束"到安全区域内的程度远超 V1——这正是 RL 约束的作用。
粗体图 2：DiffusionDriveV2 架构全景。 截断扩散解码器在模仿学习约束下生成的轨迹"好坏参半"（好的直行、差的超车/右转）。乘性探索噪声推动模型探索附近的动作空间。Anchored Truncated GRPO 在锚内进行组间优势评估：直行锚内比较各条直行候选，右转锚内比较各条右转候选——绝不跨锚比较。Inter-Anchor Truncation 进一步对碰撞轨迹施以 -1 硬惩罚，对非碰撞负优势截断为 0。最终模式选择器从精修后的全高质量候选集中挑选最优轨迹。
粗体图 3：探索噪声类型对比。 绿色为原始轨迹，蓝色虚线为加性噪声扰动后的轨迹，红色虚线为乘性噪声扰动后的轨迹。加性噪声在各 waypoint 施加固定方差的扰动，导致远端 waypoint（位移大）的抖动在视觉上比近端 waypoint（位移小）剧烈得多——这是尺度不一致的体现。乘性噪声使扰动幅度与位移成正比，在整体轨迹几何上保持一致的相对扰动，生成更合理的探索轨迹。
定性结果
下图展示了 Vanilla Diffusion（上）、DiffusionDrive（中）、DiffusionDriveV2（下）在 NAVSIM navtest 上的定性对比。每种方法生成 20 条候选轨迹（浅色），突出显示 Top-1（深色实线）和 Top-10（深色虚线）。

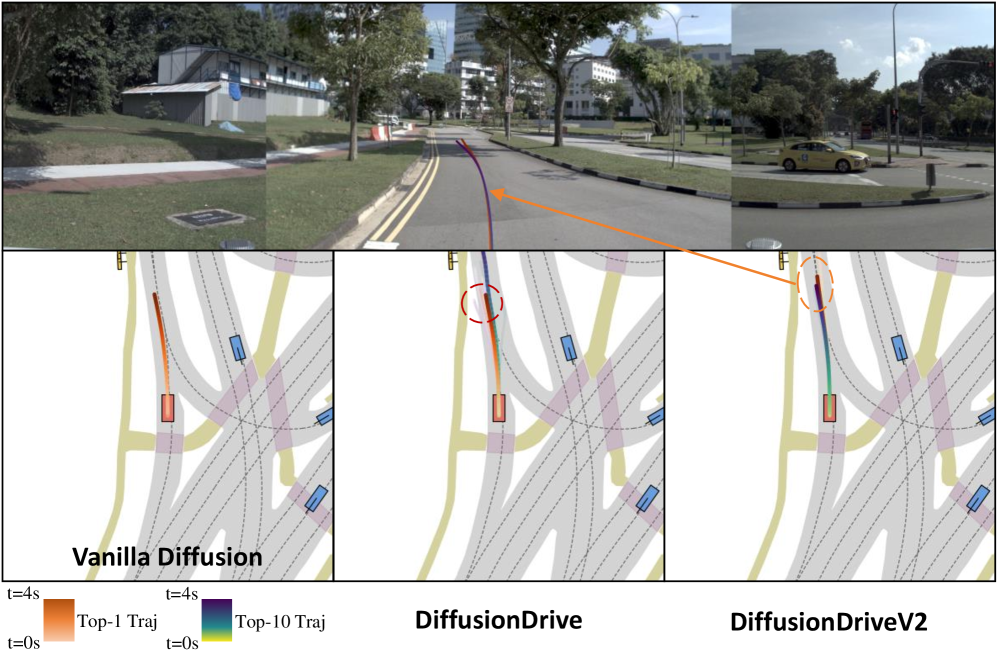

粗体图 4(a)：直行场景 1。 Vanilla Diffusion 所有候选几乎重合，只能输出一条"无聊"的直行轨迹。DiffusionDrive 候选覆盖很宽，但出现了大量向左偏离车道的碰撞轨迹（红圈）。DiffusionDriveV2 的候选全部集中在车道内，Top-1 和 Top-10 都保持安全和高效。

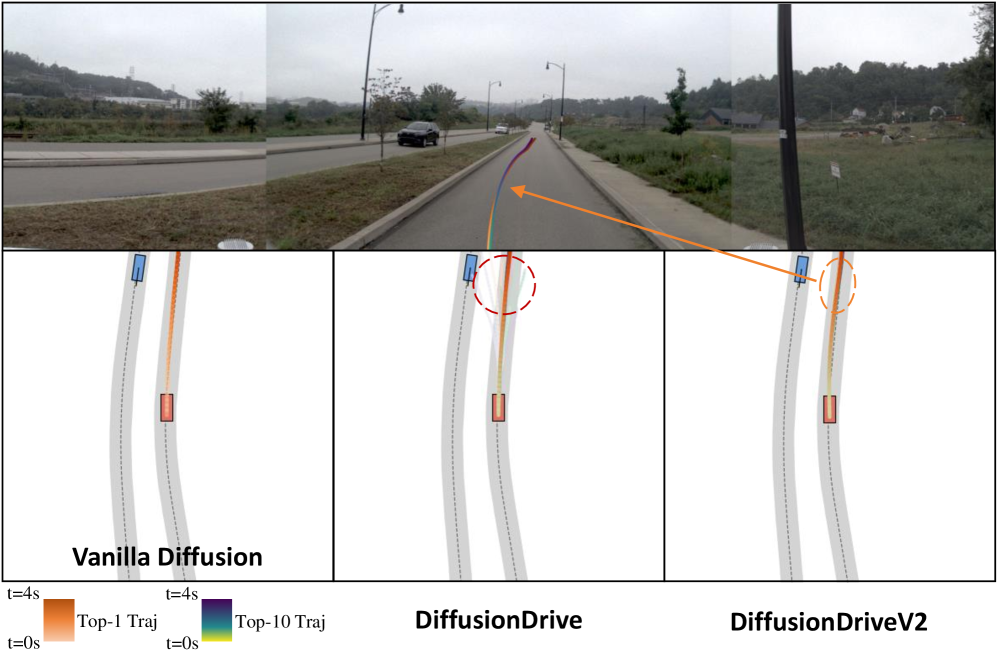

粗体图 4(b)：直行场景 2。 DiffusionDrive 的 Top-1 轨迹表现良好，但 Top-10 和一些候选出现了显著偏移；V2 的所有候选都紧密贴合本车道，体现了 RL 约束对全体模式的提升效果。

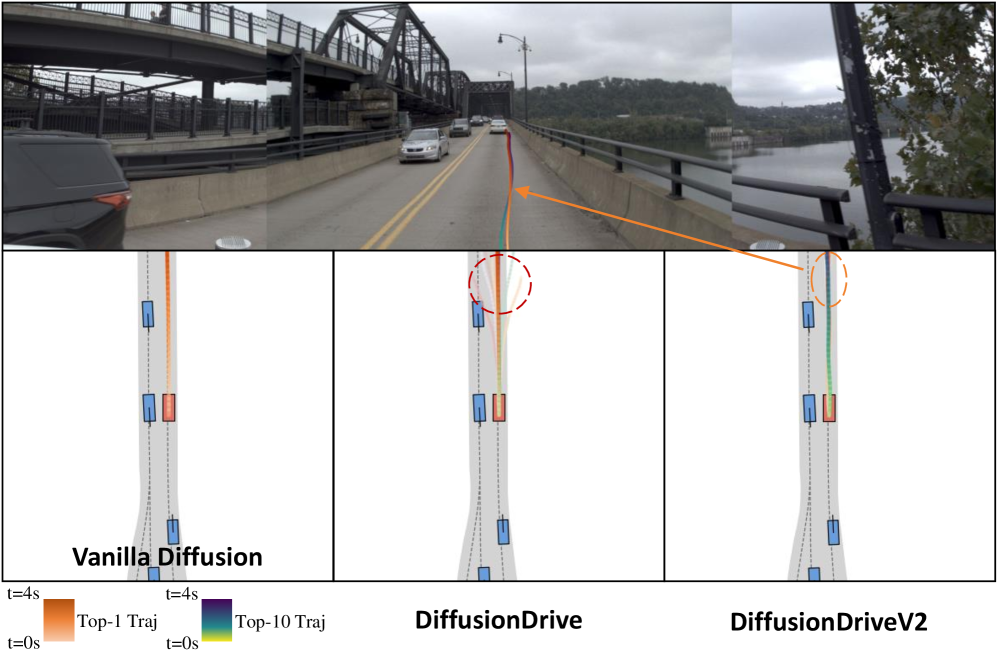

粗体图 5：直行场景 3。 这是更具挑战性的弯道直行场景。DiffusionDrive 的轨迹分散且部分冲出道路边界。DiffusionDriveV2 的候选轨迹均保持在高概率区域，展示了更好的道路自适应能力。

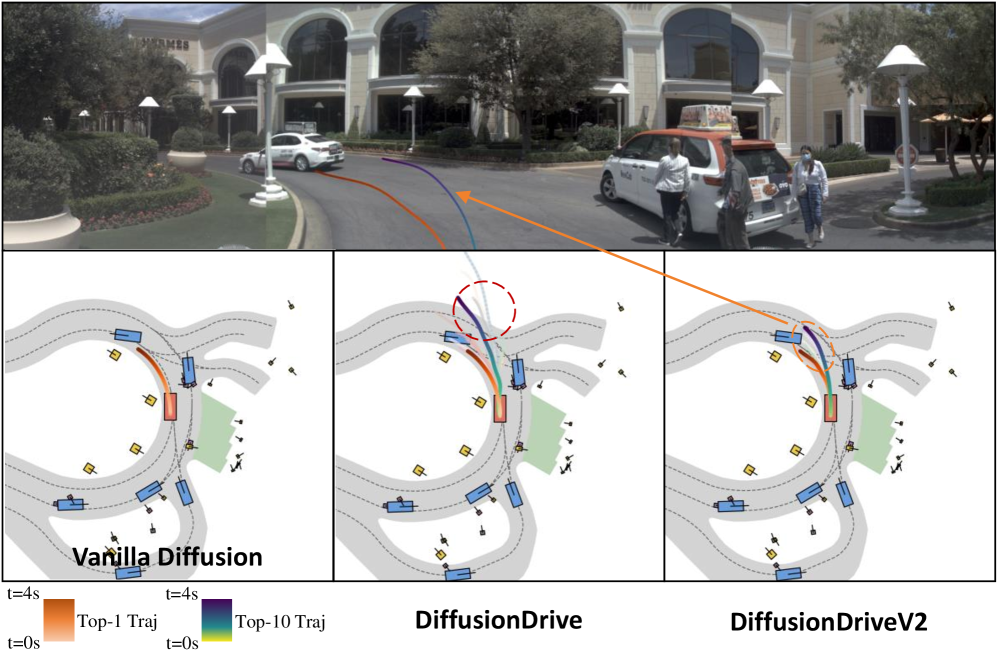

粗体图 6(a)：转弯场景 1。 交叉口右转场景。Vanilla Diffusion 再次崩溃到单条轨迹。DiffusionDrive 虽然 Top-1 勉强完成了右转，但 Top-10 轨迹出现"转弯过迟"从而导致碰撞。V2 的候选轨迹全部平滑完成右转，且没有碰撞风险。

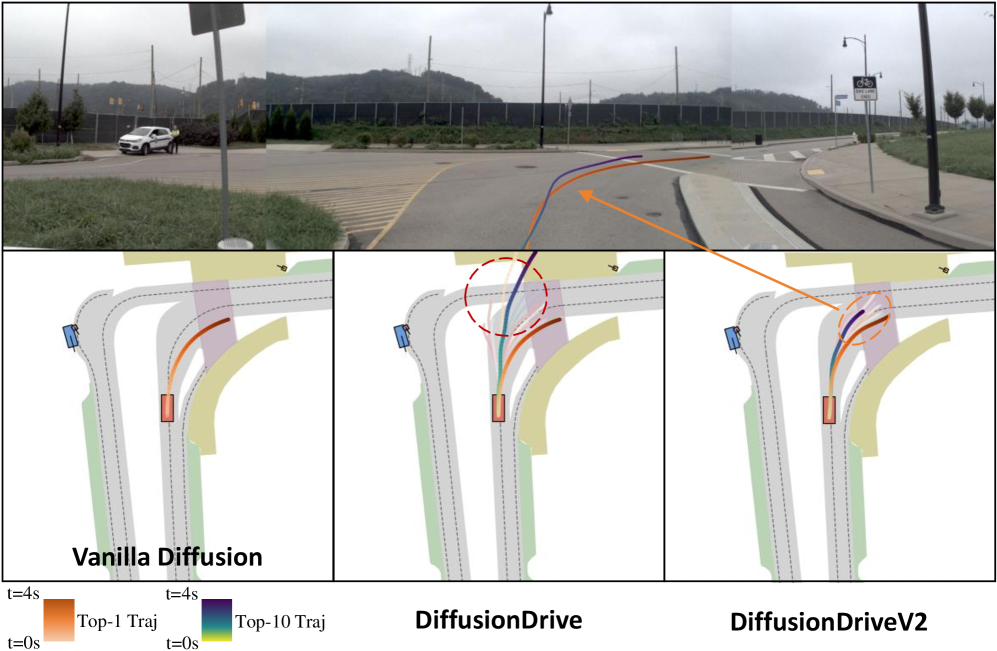

粗体图 7(a)：转弯场景 2——弯道超车。 这是证明 V2 多样性保持能力的绝佳示例：Top-1 轨迹选择了保守跟车（缓弯），Top-10 轨迹选择了激进的弯道超车——两者都安全且高质量。这说明 RL 约束并没有抹杀多样性，只是抬高了质量底线。

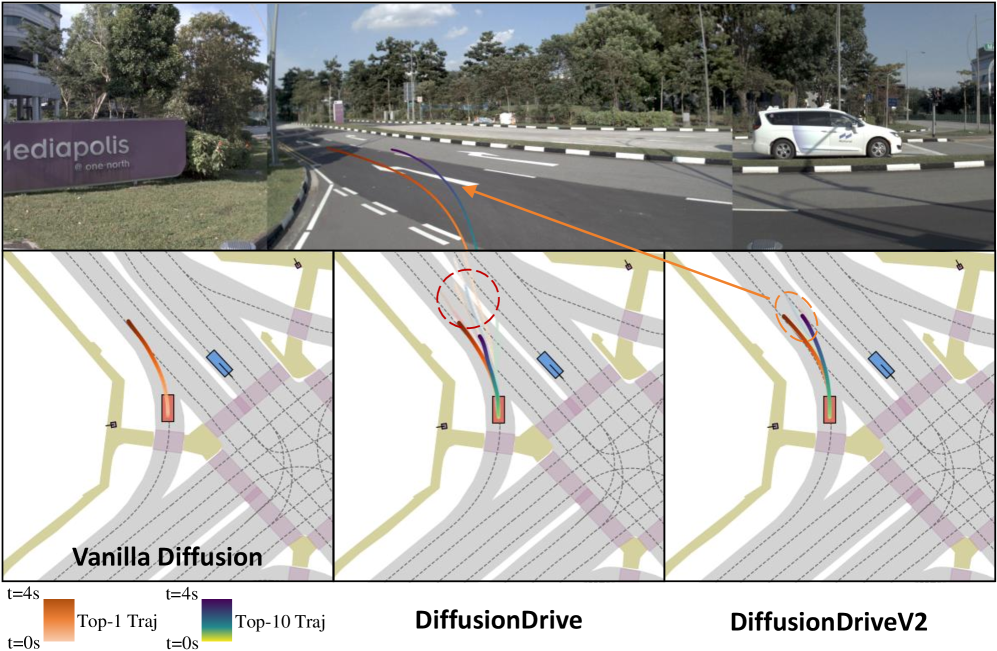

粗体图 7(b)：转弯场景 3。 另一个交叉口场景。V2 再次在所有候选上保持安全，而 DiffusionDrive 仍有候选冲出路沿。

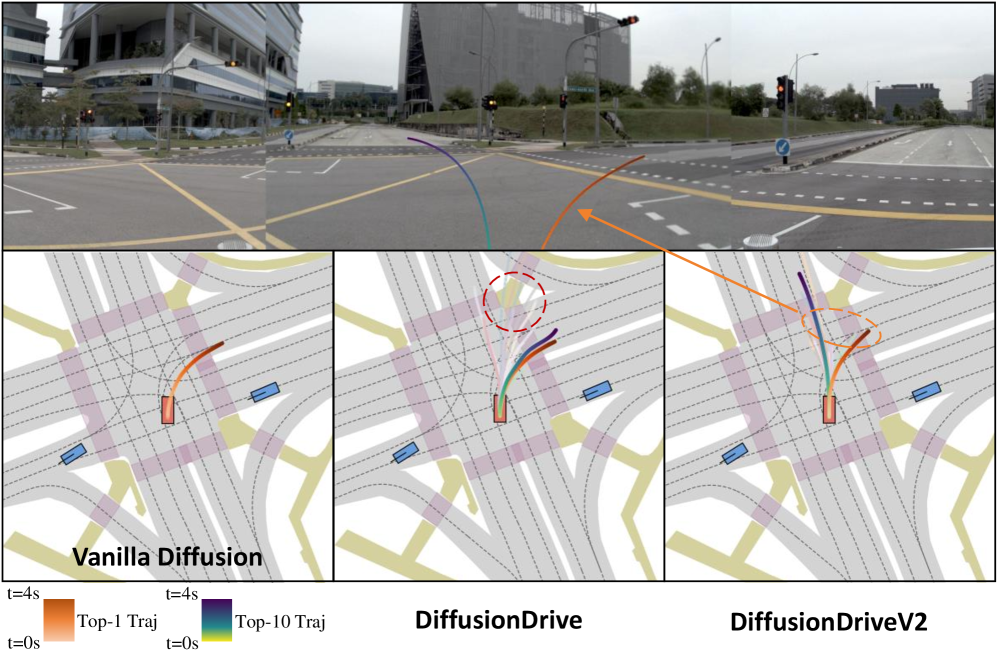

粗体图 8(a)：多模态场景 1——交叉口选道。 在此场景中，车辆可以直行也可以右转（多模态选择）。Vanilla Diffusion 无法给出这两种选择。DiffusionDrive 提供了直行和右转两种轨迹，但右转候选中有碰撞风险。V2 同样提供两种意图，且所有候选都保持安全。

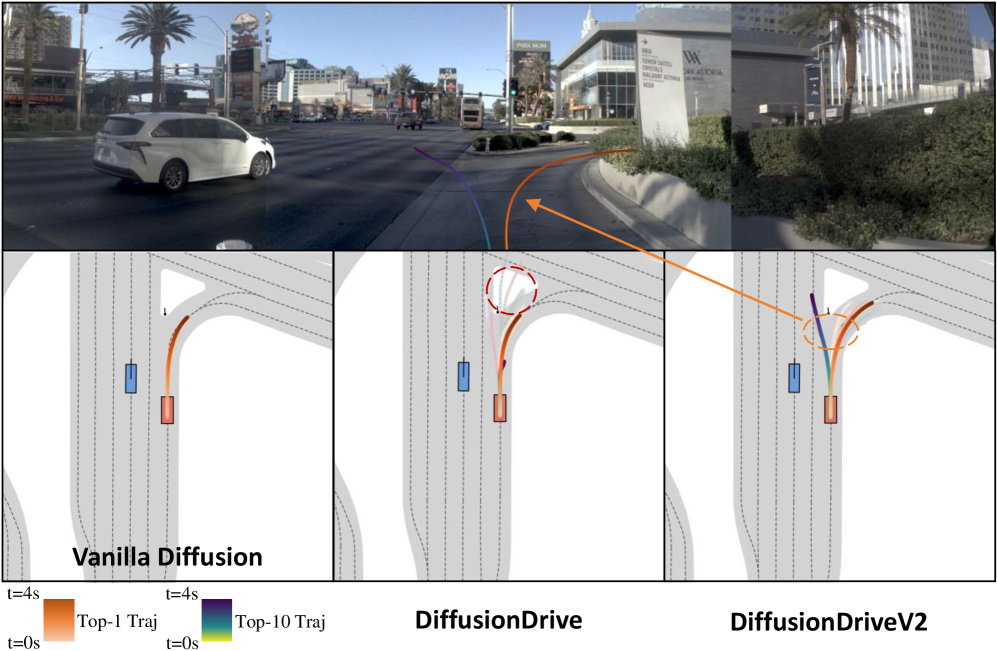

粗体图 8(b)：多模态场景 2。 另一个复杂的交叉口场景。V2 的左转和直行候选都严格遵守车道和路权，展示了在真正多模态场景下同时保持多样性和高质量的能力。
🔬 实验与结果
NAVSIM v1 主结果
| Method | Backbone | PDMS $\uparrow$ |
|---|---|---|
| VADv2 | ResNet-34 | 80.9 |
| UniAD | ResNet-34 | 83.4 |
| Transfuser | ResNet-34 | 84.0 |
| PARA-Drive | ResNet-34 | 84.0 |
| DRAMA | ResNet-34 | 85.5 |
| GoalFlow* | ResNet-34 | 85.7 |
| Hydra-MDP* | ResNet-34 | 86.5 |
| Hydra-MDP++* | ResNet-34 | 86.6 |
| ARTEMIS | ResNet-34 | 87.0 |
| DiffusionDrive | ResNet-34 | 88.1 |
| WoTE | ResNet-34 | 88.3 |
| DIVER | ResNet-34 | 88.3 |
| DriveSuprim | ResNet-34 | 89.9 |
| DiffusionDriveV2 (Ours) | ResNet-34 | 91.2 |
*带 * 为官方分数（与其原 backbone 一致）。
NAVSIM v2 主结果
| Method | Backbone | EPDMS $\uparrow$ |
|---|---|---|
| Ego Status MLP | ResNet-34 | 64.0 |
| Transfuser | ResNet-34 | 76.7 |
| Hydra-MDP++ | ResNet-34 | 81.4 |
| DriveSuprim | ResNet-34 | 83.1 |
| ARTEMIS | ResNet-34 | 83.1 |
| DiffusionDriveV2 (Ours) | ResNet-34 | 85.5 |
多样性与质量权衡
| Method | $Div.$ $\uparrow$ | PDMS@1 $\uparrow$ | PDMS@5 $\uparrow$ | PDMS@10 $\uparrow$ |
|---|---|---|---|---|
| Transfuser$_{\text{TD}}$ | 0.1 | 85.7 | 85.7 | 85.7 |
| DiffusionDrive | 42.3 | 93.5 | 84.3 | 75.3 |
| DiffusionDriveV2 | 30.3 | 94.9 | 91.1 | 84.4 |
关键发现：DiffusionDrive 多样性极高（42.3），但 Top-10 PDMS 暴跌到 75.3（大量低质量候选拉低均值）。DiffusionDriveV2 多样性适中（30.3），但 Top-1 和 Top-10 的差距极小（94.9 → 84.4），说明 RL 约束成功抬升了整体的质量下限。
消融实验
| 消融项 | Variant | PDMS $\uparrow$ |
|---|---|---|
| 探索噪声类型 | 加性 | 89.7 |
| 探索噪声类型 | 乘性 | 90.1 |
| Intra-Anchor GRPO | ✗ | 89.2 |
| Intra-Anchor GRPO | ✓ | 90.1 |
| Inter-Anchor Truncated | ✗ | 89.5 |
| Inter-Anchor Truncated | ✓ | 90.1 |
方法对比总览
| 方法 | 生成方式 | 多样性 | 质量一致性 | RL 训练 | 锚定机制 | NAVSIM v1 (PDMS) |
|---|---|---|---|---|---|---|
| DiffusionDrive | 截断扩散 | 高 | 低 | ✗ | ✓ | 88.1 |
| DIVER | 标准扩散 | 中 | 中 | GRPO | ✗ | 88.3 |
| Hydra-MDP | 词表采样 | 中 | 中 | ✗ | ✓ | 86.5 |
| DriveSuprim | 词表采样 + score | 低 | 高 | ✗ | ✓ | 89.9 |
| GoalFlow | Flow Matching | 低 | 高 | ✗ | ✗ | 85.7 |
| DiffusionDriveV2 | 截断扩散 + RL | 高 | 高 | Intra/Inter GRPO | ✓ | 91.2 |
💡 个人思考
1. “多样性 vs 质量"是一个被长期低估的自动驾驶规划核心矛盾。 DiffusionDrive 展示了多模态扩散规划的潜力，但也暴露了模仿学习的根本局限：它只保证"正模式"拟合得好，对"负模式"毫无约束。V2 的工作提醒我们，在多候选规划框架中，候选集的整体质量比 Top-1 质量更重要——因为下游选择器总会犯错，如果候选集里全是"好"轨迹，选错也不至于差到哪里去；反之如果候选是"好+差"混杂，选错一次就是事故。
2. Intra-Anchor GRPO 是"锚定架构 + GRPO"天作之合的完美体现。 不同驾驶意图（左转、直行、右转）的轨迹之间做优势比较就像比较苹果和橘子——没有意义且会破坏多样性。在锚内部做 GRPO 既保留了锚定机制意图分区的好处，又引入了组内相对优势的 RL 信号，两者完美互补。这是对 GRPO 在非 LLM 领域最聪明的适配之一。
3. Inter-Anchor Truncated 的思路值得在其他 RL 场景推广。 “奖励相对改进，只惩罚绝对失败”——这个简单规则解决了锚间比较的困局，本质上是一种全局安全硬约束 + 局部相对优化的混合范式。很多多智能体/多任务 RL 场景中，不同任务之间也有类似"不可直接比较但需要全局安全线"的需求。
4. 乘性噪声的设计体现工程直觉。 轨迹的近端和远端位移尺度差了一个数量级，加性噪声要么近了噪声太小、要么远了噪声太暴力。乘性噪声让扰动幅度与位移成比例，这种"各向异性尺度自适应"的设计在 trajectory-level 的 RL 探索中近乎标准——每个 waypoint 的噪声方差正比于其长度，天然保持几何结构。
5. 两阶段训练（IL → RL）是生成式驾驶规划的黄金范式。 DiffusionDriveV2 先用模仿学习获得基本能力（冷启动），再用 RL 在闭环奖励上微调提升。这种"先学得像，再学得好"的路线和 LLM 的 SFT → RLHF 如出一辙。可以预见，未来绝大多数端到端规划器都会走这个路线。
6. 给未来工作的清晰路标。 V2 证明了 RL 可以解决扩散规划的核心矛盾，但依赖 NAVSIM 的 PDM 分数做奖励。更强大的奖励模型（如基于世界模型的 reward model）和探索策略（如纳入交通参与者交互的联合探索）是下一个层次的问题。此外，把这套框架搬到真车上需要解决奖励设计的安全泛化——仿真里的"完美安全"在真实世界中可能并不完美。
一点质疑：论文在表 9 中展示了 DiffusionDrive 换上 V2 的选择器后 PDMS 从 88.1 升至 89.1（+1.0），而 V2 比 V1 高 3.1 PDMS。作者以此论证增益主要来自生成器的 RL 改进而非选择器提升。这个结论基本站得住，但值得注意：选择器的 1.0 提升是在 V1 生成器上测的，V2 生成器产生的轨迹质量更高、分布与 V1 不同，选择器在 V2 上的实际增益可能也不同。一个更严格的消融应该是把 V2 的选择器换成 V1 的 classifier，看掉多少分——虽然推测掉分幅度不会很大。
