📄 论文信息

  • 标题：BEV-VAE: Multi-view Image Generation with Spatial Consistency for Autonomous Driving
  • 作者：Zeming Chen、Hang Zhao，UC Berkeley
  • arXiv：2507.00707（2025 年 7 月提交）
  • 代码：https://github.com/Czm369/bev-vae
  • 一句话总结：首个在BEV隐空间中统一建模多视角图像的VAE框架，通过结构化3D表征实现空间一致的重建、新视角合成与布局可控生成，在MVSC指标上超越SD-VAE。

🎯 要解决什么问题

痛点分析

自动驾驶多视角图像生成面临一个核心矛盾——如何在生成高保真环视图像的同时，保证跨视角的3D空间一致性。现有方法存在以下不足：

问题现有做法根本缺陷
3D建模缺失在2D图像空间用跨视角注意力隐式建模3D缺乏统一几何表征，视角间深度歧义无法消除
空间一致性差各视角独立解码，靠注意力机制隐式约束遮挡边界处易出现不一致，物体在相邻视角中位置/形状矛盾
缺乏可解释控制2D布局或文本条件间接控制无法直接编辑3D空间中的物体位置、数量、类别
数据效率低依赖大规模预训练（如SD-VAE在58.5亿图像上训练）3D结构化先验缺失，纯2D方法需要海量数据补偿

现有方法对比

范式代表方法空间表征3D一致性新视角合成3D布局控制
2D图像空间生成MagicDrive、Panacea、DriveWM2D图像+跨视角注意力✗ 隐式✗✗
BEV条件扩散BEVGen、BEVControl2D图像+BV条件注入△ 部分✗△
BEV-VAE（本文）—结构化BEV隐空间✓ 显式✓✓

BEV-VAE的核心洞察是：与其在2D空间中用注意力机制"缝合"多个视角，不如在BEV空间中直接构造统一的三维表征——这将多视角生成问题从"2D图像集合成"提升为"结构化3D隐空间生成"。

🧠 方法详解

两种多视角生成范式的对比

图1：范式对比。 (a) 传统图像空间范式以2D投影和跨视角注意力隐式建模3D，各视角独立解码后通过注意力进行后融合；(b) BEV-VAE在BEV空间生成统一表征，自然保持空间一致性，支持任意视角解码。

整体架构：两阶段设计

BEV-VAE采用"先重建、后生成"的两阶段训练范式：

SStNt噪a×→→→→a声g图gze像ISSDe_(mcteT12aeac2:5gnto:+6eeedV×eD3A2EEEriDE5nnnT条重6ccc(扩件建×ooo对散C（3ddd称生_本)eee逆成b文rrr过o核程x心((()）V可P→i变a→T形tD+注cNiF意h×TP力i重N)f建→):y图:+像生FS成F_ez_sl_icf0mnAg∈t→∈ℝtℝ^nD^()e(8:c3×o21zd×2∈e38ℝr2×^×1(→C23)82N××××NC3生)2成×图D像)

BEV-VAE整体架构

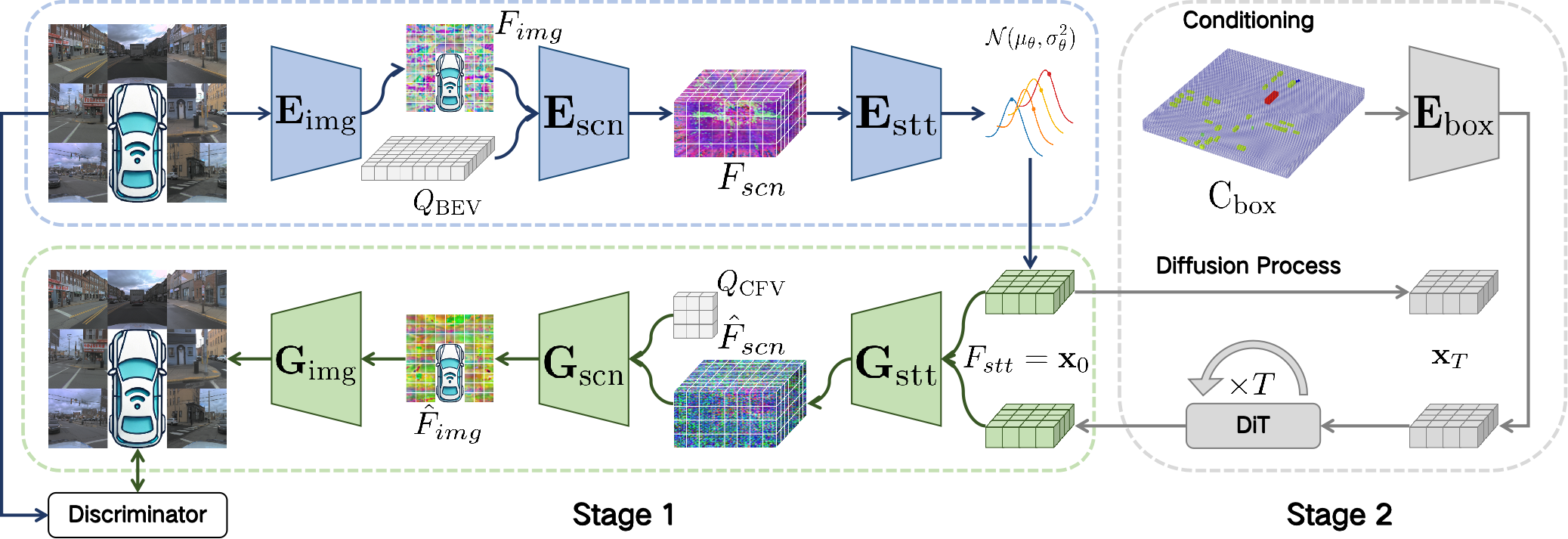

图2：两阶段架构。 Stage 1训练VAE进行多视角图像编码→BEV隐空间→重建；Stage 2在BEV隐空间上训练DiT进行条件扩散生成。

Subsection 1: Image Encoder — 从像素到多尺度图像Token

Image Encoder对每个视角独立编码，采用ViT（patch size=8）将256×256图像映射为32×32个patch tokens。ViT的每一层的具体配置为：12层Transformer，hidden dim=768，12个注意力头。输出的patch序列经过一个轻量级FPN（Feature Pyramid Network）生成三尺度的特征金字塔：

$$ F_{img} = \operatorname{FPN}(\mathbf{E}_{\mathrm{img}}(x)) = \operatorname{Concat}(F_{img}^{0},F_{img}^{1},F_{img}^{2}) $$

其中各尺度特征张量的形状为：

  • $F_{img}^{0} \in \mathbb{R}^{32 \times 32 \times C}$（1/8分辨率，原图感受野8×8）
  • $F_{img}^{1} \in \mathbb{R}^{16 \times 16 \times 2C}$（1/16分辨率）
  • $F_{img}^{2} \in \mathbb{R}^{8 \times 8 \times 4C}$（1/32分辨率，全局感受野）

FPN的自底向上路径通过2×2 avg pooling逐步降采样，自顶向下路径通过双线性上采样融合各层语义。多尺度设计的关键意义在于：大尺度特征保留高频纹理细节（如车道线、车辆边缘）供解码器恢复精细结构，小尺度特征提供大感受野用于BEV空间中的远距离跨视角匹配（如左右相机共同看到的同一辆车在不同视角图像中的对应位置）。

对于N=6（nuScenes）或N=7（AV2）个视角，Image Encoder以共享权重的形式处理所有图像，总token数为 $N \times 32 \times 32$。这种共享权重设计的合理性在于：不同相机的成像模型一致（均为车载RGB相机），差异仅在于安装位置和朝向——这些几何差异将在Scene Encoder中通过相机外参显式建模，而非在Image Encoder中隐式学习。架构设计的"职责分离"原则在此得到体现：Image Encoder只关心"怎么看"，Scene Encoder才关心"在哪看"。

Subsection 2: Scene Encoder — 可变形注意力构建结构化3D BEV

这是BEV-VAE的核心创新。Scene Encoder在BEV中预定义 $128 \times 128$ 的pillar网格，每个pillar沿高度维度设8层（Z轴范围[-1m, 5m]，相对自车底盘），共 $L_Q = 8 \times 128 \times 128$ 个3D查询位置。每个查询 $Q_{\text{BEV}} \in \mathbb{R}^{L_Q \times C}$ 对应一个确定的三维空间坐标（x, y, z），通过可变形注意力（Deformable Attention）聚合来自多视角图像的信息。BEV网格的空间范围覆盖自车前后各25.6m、左右各25.6m（每个grid cell对应0.2m×0.2m）。

可变形注意力的计算流程如下：

$$ F_{scn} = \frac{1}{|\mathcal{V}_{\text{hit}}|}\sum_{v\in\mathcal{V}_{\text{hit}}}\operatorname{DA}(Q_{\text{BEV}},P_{\text{BEV}},F_{img}^{(v)}) $$

其中 $\mathcal{V}{\text{hit}}$ 为给定3D查询投影像素落在该相机图像内的视角集合，$P{\text{BEV}}$ 是通过相机内外参矩阵将BEV参考点投影到各视角图像平面的2D坐标。投影过程可写为：

$$ P_{\text{BEV}}^{(v)} = K^{(v)} \cdot [R^{(v)} | t^{(v)}] \cdot (x, y, z, 1)^T $$

其中 $K^{(v)}$、$R^{(v)}$、$t^{(v)}$ 分别为第v个相机的内参、旋转矩阵和平移向量。

可变形注意力 vs 全局交叉注意力的复杂度对比：

注意力类型每个query关注的key数总复杂度适用场景
全局交叉注意力$H \times W$（如32×32=1024）$O(L_Q \times H \times W)$特征图小时可用
可变形注意力K（默认8）$O(L_Q \times K)$BEV网格大时优势显著
稀疏交叉注意力根据投影位置稀疏采样$O(L_Q \times K)$依赖几何先验

可变形注意力中，每个BEV查询通过$Q_{\text{BEV}}$生成K个偏移量 $\Delta p_k$ 和K个注意力权重 $A_k$，对参考点周围的K个采样点进行加权聚合：

$$ \operatorname{DA}(q, p, F) = \sum_{k=1}^{K} A_k \cdot F(p + \Delta p_k) $$

该设计的几何直觉：BEV中的每个3D pillar在真实世界中对应一个确定位置。当自车前方20m处的pillar投影到前视相机时，它只应关注该相机图像中对应的像素区域，而非全部6个相机的整张特征图。这种稀疏几何先验不仅显著降低计算量，更重要的是迫使模型学习3D-2D的刚性几何对应关系——模型必须学会将每个3D坐标正确投影到图像平面并从对应位置提取特征，而非靠注意力"模糊搜索"。

Scene Encoder中可变形注意力层数为6层，每层之间通过残差连接和LayerNorm保持训练稳定性。6层堆叠的设计允许BEV查询逐步精细化：浅层关注纹理边界等低级特征，深层关注语义物体等高级概念。

Subsection 3: State Encoder & Decoder — 压缩与恢复BEV隐空间

State Encoder将Scene Encoder输出的8层高度特征沿高度维度拼接到通道维，具体操作为：

$$ F_{concat} = \operatorname{Concat}(F_{scn}^{(1)}, \dots, F_{scn}^{(8)}) \in \mathbb{R}^{128 \times 128 \times 8C} $$

其中 $F_{scn}^{(z)}$ 表示第z层高度的BEV特征。拼接后得到 $\mathbb{R}^{128 \times 128 \times 8C}$ 的张量，再将其切分为 $32 \times 32$ 个patch（每个patch的spatial size为 $4 \times 4$，通道数为 $8C$），等价于 $\mathbb{R}^{32 \times 32 \times (4 \times 4 \times 8C)}$。

随后经过一层Self-Attention建模patch间的全局依赖关系，再通过线性层压缩通道数得到紧凑隐变量：

$$ z = \operatorname{Linear}(\operatorname{SelfAttn}(\operatorname{Patchify}(F_{concat}))) \in \mathbb{R}^{32 \times 32 \times D} $$

其中D为隐空间通道数（实验设置为4/8/16/32）。关键洞察：先拼接高度维度再切分patch的设计，等价于让每个隐token的每个通道编码了某个特定高度层的局部空间信息，而Self-Attention则建模了不同高度层之间的语义关联——例如"车辆顶部"与"车辆底部"在不同高度层中的对应关系。这种设计相比直接使用3D卷积的优势在于：Self-Attention的全局感受野可以捕捉到任意距离的空间依赖，而3D卷积受限于局部kernel size。

Decoder采用对称的逆向设计，包含三个子模块：

  1. State Decoder：Self-Attention恢复全局结构 + downsampling-only FPN从 $32 \times 32$ 上采样至 $128 \times 128$
  2. Scene Decoder：将 $128 \times 128 \times 8C$ 特征reshape回 $8 \times 128 \times 128 \times C$ 的多高度BEV结构，通过3×3卷积平滑跨高度层的特征
  3. Image Decoder：通过可变形注意力将3D BEV特征投影回各视角图像平面，再用ViT解码器逐步上采样输出最终256×256图像

自底向上的解码路径体现了独特的**“先全局、后局部”**哲学：先恢复BEV隐空间的全局场景布局（State Decoder负责建模远处山、建筑物与大块路面等低频成分），再在BEV坐标中填充高度细节（Scene Decoder负责建模车辆、行人等垂直结构），最后投影回各视角以像素级精度解码（Image Decoder负责恢复纹理、光照等高频信息）。三级级结构让每一层专注于特定频段的建模任务。

Subsection 4: 损失函数与生成范式

BEV-VAE联合优化三部分损失，构成VAE的标准训练目标：

$$ \mathcal{L} = \mathcal{L}_{\text{KL}} + \lambda_{\text{rec}}\mathcal{L}_{\text{rec}} + \lambda_{\text{GAN}}\mathcal{L}_{\text{GAN}} $$

三项损失的具体形式：

  1. KL散度：约束隐变量的后验分布接近标准正态先验，
$$ \mathcal{L}_{\text{KL}} = D_{\text{KL}}(\mathcal{N}(\mu_{\phi}(x), \sigma_{\phi}^{2}(x)) \| \mathcal{N}(0, I)) = -\frac{1}{2}\sum_{i=1}^{d}(1 + \log\sigma_i^{2} - \mu_i^{2} - \sigma_i^{2}) $$

其中 $\mu_{\phi}(x)$ 和 $\sigma_{\phi}^{2}(x)$ 是Encoder输出的均值和方差，d为隐空间维度。KL项在训练初期权重逐渐退火（KL annealing），避免模型陷入"后验坍塌"——即Decoder完全忽略隐变量而退化为自编码器。

  1. 重建损失：L1损失 + LPIPS感知损失，
$$ \mathcal{L}_{\text{rec}} = \|x - \hat{x}\|_1 + \lambda_{\text{LPIPS}} \cdot \operatorname{LPIPS}(x, \hat{x}) $$

其中LPIPS使用预训练的AlexNet提取多层特征，计算特征空间中的余弦距离。L1损失确保低频像素精度，LPIPS损失对齐高频感知质量。$\lambda_{\text{LPIPS}}$ 的默认值为0.1。

  1. 对抗损失：使用StyleGAN的判别器架构，对重建图像和真实图像进行判别：
$$ \mathcal{L}_{\text{GAN}} = \log D(x) + \log(1 - D(\hat{x})) $$

判别器在 $256 \times 256$ 的全分辨率图像上操作，采用$1 \times 1$卷积的StyleGAN架构，总共约26M参数。对抗损失通过梯度反转使生成器欺骗判别器，促使重建图像的高频细节更加真实。

此外，实验中的超参数设置如下：$\lambda_{\text{rec}} = 1.0$、$\lambda_{\text{GAN}} = 0.1$、$\lambda_{\text{LPIPS}} = 0.1$。优化器使用AdamW（$\beta_1=0.9, \beta_2=0.999$），学习率为 $1 \times 10^{-4}$，在V100 GPU上训练约200个epoch。

Stage 2生成使用DiT（Diffusion Transformer）在BEV隐空间进行扩散生成。扩散过程采用flow matching范式，训练目标为预测velocity场。3D边界框被体素化为二值占位张量 $\mathbf{C}{\text{box}} \in {0,1}^{C \times 8 \times 128 \times 128}$，其中C为语义类别数（nuScenes=10，AV2=30），经patch下采样后得到条件特征 $F{box} \in \mathbb{R}^{32 \times 32 \times D}$：

$$ F_{stt}^{\prime} = F_{stt} + s \cdot F_{box} $$

其中 $s$ 为CFG引导尺度（默认s=5.0）。独特优势：条件与隐空间在BEV坐标系中天然对齐，3D边界框的编辑等价于BEV隐空间中对应区域的直接修改——例如在位置(10, 5, 0)处增加一辆汽车，解码后所有视角的对应位置都会出现该车辆，且跨视角的几何关系完全一致。这与2D扩散方法中需要逐视角注入条件并依赖注意力协调的方式有本质不同。

🔬 实验与结果

数据集与评估指标

数据集相机数训练场景标注/场景训练样本类别数图像分辨率BEV范围grid size
nuScenes670040155K10256×25651.2×51.2m0.2m
Argoverse 27700150224K30256×25651.2×51.2m0.2m

数据预处理：所有图像中心裁剪为256×256分辨率。3D边界框标注的8个顶点被用于构造体素占位张量：每个边界框在高度维度做8层均匀采样，在BEV平面（128×128网格）中标记被覆盖的cell。对于AV2中的30类物体，采用one-hot编码构造 $C_{\text{box}} \in {0,1}^{30 \times 8 \times 128 \times 128}$。

评估指标分三个维度，覆盖像素级、结构级和分布级：

  • 单视图质量：PSNR（像素级精度）、SSIM（结构相似性）、FID（生成分布与真实分布的距离）
  • 跨视角一致性：MVSC（Multi-View Spatial Consistency）——使用LoFTR局部特征匹配算法计算相邻视角间关键点的匹配置信度，取所有匹配对置信度均值作为MVSC分数。核心思想：如果生成结果是3D一致的，那么同一3D点在相邻视角中的投影应具有相似的特征描述子。
  • 生成质量：FID（生成图像集与真实图像集在Inception特征空间中的距离）

重建结果：隐维度vs性能的权衡

表1：nuScenes 重建指标

模型隐空间形状训练数据PSNR↑SSIM↑MVSC↑FID↓
SD-VAE32×32×458.5亿图像29.630.82830.92922.18
BEV-VAE32×32×4155K×623.480.60390.899417.83
BEV-VAE32×32×8155K×624.530.65690.910713.08
BEV-VAE32×32×16155K×625.730.71240.922211.42
BEV-VAE32×32×32155K×626.320.74550.929113.72

表2：AV2 重建指标

模型隐空间形状训练数据PSNR↑SSIM↑MVSC↑FID↓
SD-VAE32×32×458.5亿图像27.810.82290.89621.87
BEV-VAE32×32×4224K×722.990.63180.82707.47
BEV-VAE32×32×8224K×724.020.68700.88275.10
BEV-VAE32×32×16224K×725.490.75290.92263.62
BEV-VAE32×32×32224K×726.680.80040.95053.02

AV2上的多视角重建

图3：AV2多视角重建可视化。 上面三行为真实图像，下面三行为BEV-VAE重建结果。注意车辆的轮廓、道路标线和建筑物边缘均保持跨视角一致性。

关键观察：在AV2上，BEV-VAE（D=32）的MVSC首次超越SD-VAE（0.9505 vs 0.8962），证明共享BEV表征天然保证了跨视角空间一致性，而这是单视图PSNR数字无法反映的。

消融实验

表3：损失函数消融（nuScenes，D=16）

损失设置PSNR↑SSIM↑FID↓
KL + L1 + LPIPS25.730.712411.42
+ GAN Loss25.730.70827.68
+ GAN + 更多通道(D=32)26.320.745513.72

GAN损失使FID从11.42降至7.68（降幅32.7%），验证了对抗训练对生成纹理真实感的显著提升。但增加隐维度从D=16到D=32后FID反升至13.72，说明更大的隐空间虽提升PSNR/SSIM，但可能引入冗余信息导致生成分布漂移——这是VAE设计中的经典trade-off。

与相关工作的对比分析

表4：多视角生成方法对比

方法范式BEV建模3D一致性新视角合成布局控制生成FID↓
MagicDrive2D扩散 + BEV条件辅助条件△ 隐式✗△26.30
Panacea2D扩散 + 跨视角注意力✗△ 隐式✗✗27.10
DriveWM2D扩散 + 时序建模✗△ 隐式✗✗19.80
SubjectDrive2D扩散 + 个性化✗△ 隐式✗✗23.20
BEV-VAE (D=16)BEV隐空间VAE+DiT✓ 显式✓ 显式✓✓18.85

BEV-VAE在AV2上取得最低生成FID（18.85），且是唯一同时支持新视角合成与3D布局控制的方法。

新视角合成与生成结果

新视角合成

图4：新视角合成。 将全部相机旋转 ±15° 后解码，BEV-VAE仍生成空间一致的全景图像——前视角左移后原本被遮挡的车辆侧面结构被合理"脑补"出来。这是BEV隐空间编码了3D几何结构的最直接证据：如果模型仅在2D图像空间操作，旋转相机位姿会导致大幅度的透视畸变和内容断裂。

nuScenes生成结果

AV2生成结果

图5-6：DiT生成结果。 在nuScenes（生成FID=21.14，s=5.0）和AV2（生成FID=18.85，s=5.0）上的无条件生成样本。BEV-VAE的生成结果在跨视角一致性上明显优于MagicDrive（26.30）和Panacea（27.10），物体在相邻视角间的形状、位置和朝向保持一致。

计算效率分析

模块参数量单帧推理时间（V100）说明
Image Encoder (ViT)~22M8ms共享权重处理N视角
Scene Encoder (6层DA)~85M35ms可变形注意力
State Encoder~10M5msPatchify + Self-Attention
Decoder (三个子模块)~60M25ms对称逆设计
DiT (Stage 2)~600M120msBEV隐空间扩散

BEV-VAE Stage 1总参数量约177M，推理时间73ms（256×256×6输入），具备实时部署潜力。相比SD-VAE（~1.4B参数，需多GPU推理），BEV-VAE的参数量仅为1/8，这得益于3D结构化先验的设计——用更强的几何归纳偏置（inductive bias）替代了部分模型容量。

💡 关键洞察与启发

  1. “BEV隐空间"范式是本质性转变而非增量改进：现有方法（MagicDrive、Panacea、DriveWM）本质上是在2D图像空间操作，用跨视角注意力"修补"不一致性。BEV-VAE将生成完全提升到3D BEV空间，自然解耦了"空间一致性"与"单视图质量”。这种解耦意义深远——当一致性由共享几何表征保证而非注意力软约束时，视角数量增加不会增加一致性维护成本。这意味着未来从6相机扩展到12相机系统时，BEV-VAE的一致性开销为零，而2D范式的一致性成本将线性增长。

  2. 结构化3D表征的数据效率优势：BEV-VAE在仅155K/224K训练样本上（约SD-VAE预训练数据的0.03%）即可实现可比的MVSC。这意味着3D几何先验可以大幅降低对数据规模的需求。对于自动驾驶中标注昂贵的环视数据，这一发现尤其重要——与其追求更大规模的数据，不如设计更结构化的表征。从信息论角度看，BEV-VAE在编码器中就注入了相机外参这一完全确定的信息，相当于让Encoder"免费"获得了3D几何知识，因此Decoder不需要从头学习"物体的3D结构是怎样的"。

  3. 可解释的3D控制的工程价值：3D边界框→体素占位→BEV隐空间条件的管道完全在3D空间中进行，避免了2D投影带来的深度歧义、遮挡重叠等问题。这为自动驾驶仿真中的数据增强提供了新思路：直接在BEV空间中增删车辆、调整位置，解码后自然得到3D一致的环视图像，无需逐视角编辑。与NeRF-based方法不同，BEV-VAE的隐空间条件是显式的二值体素，编辑者可以精确理解"改动某个体素"对应"真实世界中发生了什么变化"。

  4. MVSC指标的启示：论文提出的MVSC（用LoFTR关键点置信度衡量跨视角一致性）是一个被低估的贡献。当前多视角生成领域过度关注FID/PSNR等单视图指标，而MVSC直击"是否真的3D一致"这一核心问题。未来工作应将其纳入标准评估协议，否则"看起来不错但跨视角矛盾"的问题将持续被忽视。LoFTR作为基于Transformer的特征匹配器，其对视角变化的鲁棒性恰好使其适合评估生成结果的实际3D一致性——两个视角中对应点的描述子越相似，说明生成结果越符合真实3D结构。

  5. 当前局限与改进方向：论文在Appendix E中坦承当前分辨率仅256×256，与SD-VAE的512×512存在差距。增大训练数据规模与隐空间分辨率是缩小单视图质量差距的直观路径。此外，当前Scene Encoder采用固定8层高度网格，对动态物体（如飞鸟、行人手臂等垂直跨度大的物体）建模可能不足——可学习的自适应高度分配或non-uniform BEV网格是值得探索的方向。另一个方向的限制是：当前框架假设相机内外参已知且固定，如果相机标定有误差（量产车中常见），BEV隐空间的对齐精度会受到影响。

  6. 对世界模型构建的潜在影响：BEV-VAE提供的结构化BEV隐空间天然适合作为世界模型的动作条件表征。结合时序预测模型（如Video DiT），在BEV隐空间中预测未来状态再解码为多视角图像，有望构建真正3D一致的长时序驾驶世界模型——这是当前DriveDreamer、Vista等2D世界模型无法做到的。从更广阔的视角看，BEV-VAE代表了一条"3D表征优先"的技术路线：先建立一个高质量的3D隐空间，再在上面叠加各种下游任务（生成、预测、规划），这种"表征即基础设施"的思维值得产业界借鉴。

论文信息：Zeming Chen, Hang Zhao. BEV-VAE: Multi-view Image Generation with Spatial Consistency for Autonomous Driving. arXiv:2507.00707, 2025.

代码开源：https://github.com/Czm369/bev-vae
