论文精读：WoTE — 用 BEV 世界模型做在线轨迹评估的端到端驾驶

📌 一句话概括

WoTE 给端到端规划器装了一个 BEV 世界模型：对每条候选轨迹模拟出未来 BEV 状态，奖励模型据此打分，选"未来最安全"的那条——把"轨迹评估"从看当前状态升级成"预判未来后果"，且全程可微、实时可行。

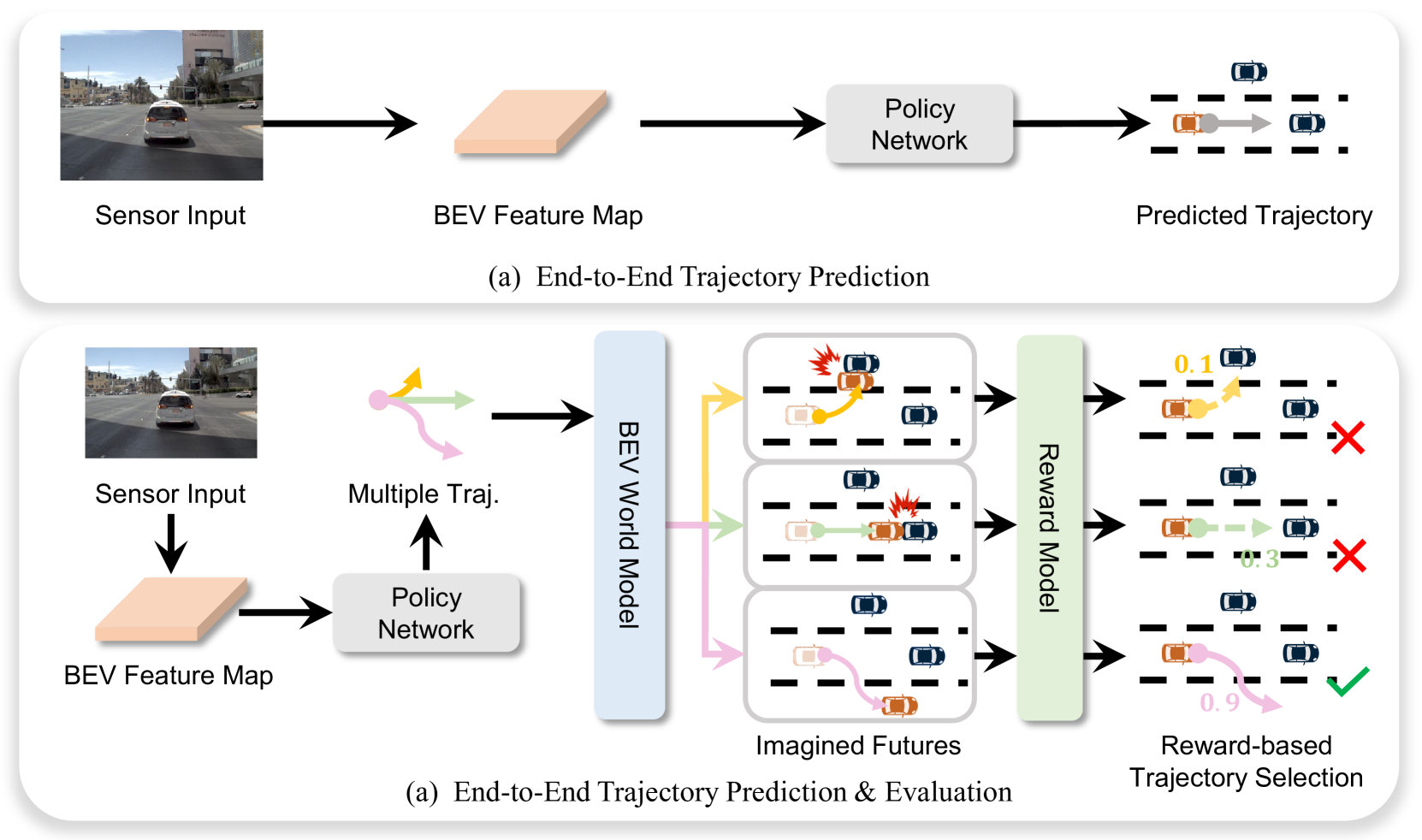

WoTE 整体架构

1. 动机：为什么规划器需要"预判未来"

端到端驾驶近年大多只盯着"生成一条好轨迹"。但给定多条候选轨迹后，如何评估它们才是安全的关键。传统做法要么用规则（依赖感知框/地图，对感知误差敏感），要么只用当前状态打分——可一条轨迹好不好，不看它跑出去的未来，根本判断不了。

人类司机会"脑补"未来再决策。WoTE 的核心洞察：把轨迹评估建模成对"该轨迹导致的未来场景"的预判，而这正是强化学习里世界模型（world model）擅长的。

但有两个技术痛点：

图像级世界模型太慢：Diffusion 类方法多步去噪，不适合实时驾驶。
未来监督稀缺：真实数据每场景只有一条未来，而世界模型要对多条候选各想一个未来。

WoTE 的解法：在 BEV 空间做世界模型——BEV 表征紧凑，可单步前馈预测未来；且 BEV 仿真器（如 nuPlan）天然能提供未来 BEV 语义图与规则奖励当监督。

2. 方法总览：四大组件

WoTE = 轨迹预测器 + BEV 世界模型 + 奖励模型 + BEV 空间监督，统一端到端。一次推理的数据流可以拆成下面 4 步（注意每一步都产出明确的张量，全程可微）：

感知编码（Trajectory Predictor 前半）：多模态传感器（相机 + LiDAR）经 BEV Encoder（TransFuser 式）编码成统一 BEV 状态 $\mathbf{B}_t \in \mathbb{R}^{h\times w\times c}$；同时用训练集专家轨迹 K-Means 出 $N=256$ 个轨迹锚。
轨迹细化（Trajectory Predictor 后半）：每个锚经 MLP 编码成 query，与 $\mathbf{B}_t$ 做 cross-attention，再经 MLP 预测 offset 加回锚上，得到 $N$ 条 refined 轨迹 $\hat{\tau}^i$。这一步相当于"以 BEV 场景为条件，把粗糙锚雕成贴合当前场景的候选"。
未来预判（BEV World Model ★）：把每条 $\hat{\tau}^i$ 与 $\mathbf{B}_t$ 拼成状态-动作对 $(\mathbf{B}t, \mathbf{a}t^i)$，送 Transformer Encoder 世界模型，循环预测未来 $K$ 步 BEV 状态 $\mathbf{B}{t+1}^i, \dots, \mathbf{B}{t+K}^i$。得到 $N$ 条"如果走这条轨迹，未来场景会怎样"的序列。
打分选优（Reward Model）：把当前+未来 BEV 状态 concat，2D Conv 聚合 → 全局池化 → MLP，对每条轨迹预测奖励 $r_i$（含 imitation + simulation 两类）；最后 argmax(r_i) 选出最终轨迹 $\hat{\tau}^*$。

关键点回顾：第 3 步是 WoTE 区别于所有"只看当前状态打分"方法的地方——它先脑补未来，再基于未来打分，这正是"Online Trajectory Evaluation"的含义。

2.1 Trajectory Predictor

BEV Encoder：沿用 TransFuser，多模态（相机+LiDAR）编码成统一 BEV 特征图 $\mathbf{B}_t \in \mathbb{R}^{h\times w\times c}$。
Trajectory Anchors：在训练集专家轨迹上 K-Means 聚类得 $N$ 个锚（默认 $N=256$）。
Trajectory Refinement：锚经 MLP 编码成 query，与 BEV 状态 cross-attention，MLP 预测 offset 加回锚上： $$\hat{\tau} = \tau + \text{MLP}(\text{CrossAttention}(\mathbf{TE}(\tau), \mathbf{B}, \mathbf{B}))$$

2.2 BEV World Model（核心创新）★

给定 $N$ 条 refined 轨迹 $\hat{\tau}^i$ 与当前 BEV 状态 $\mathbf{B}_t$，构造 $N$ 个状态-动作对 $(\mathbf{B}_t, \mathbf{a}_t^i)$：轨迹编码器（与上式共享权重）把 $\hat{\tau}^i$ 编码成动作嵌入 $\mathbf{a}_t^i$。

把 $\mathbf{B}_t$ 展平成 $h\times w$ 个向量，与动作嵌入拼接成 $hw+1$ 个 token $\mathbf{F}_i$，送入 Transformer Encoder 世界模型：

$$(\mathbf{B}_{t+1}^i, \mathbf{a}_{t+1}^i) = \text{WorldModel}(\mathbf{B}_t, \mathbf{a}_t^i)$$

并循环预测未来 $K$ 步：

$$(\mathbf{B}_{t+K}^i, \mathbf{a}_{t+K}^i) = \text{WorldModel}(\mathbf{B}_{t+K-1}^i, \mathbf{a}_{t+K-1}^i)$$

关键点：BEV 状态很小（如 $h=w=8$），世界模型几乎不增算力。相比图像级世界模型的多步扩散，这是单步/少步前馈，实时友好。

为什么用 Transformer Encoder 而不是循环网络做世界模型？ 因为 WoTE 要并行给 $N=256$ 条候选各预测未来，而不是串行滚一条。Transformer Encoder 把"当前 BEV 展平 + 动作嵌入"拼成 token 序列后一次前向就出未来状态，256 条候选只是 batch 维扩容，GPU 并行友好。这也是它能把延迟压到 ~18ms 的原因。

2.3 Reward Model

奖励分两类（沿用 Hydra-MDP 设定）：

Imitation reward $r_{\text{im}}$：模仿专家轨迹的程度。
Simulation reward $r_{\text{sim}}$：由仿真器按 NC / DAC / TTC / Comf / EP 五项规则给出。

最终奖励（与 PDMS 同构）：

$$r_{\text{final}} = -\Big(w_1\log r_{\text{im}} + w_2\log r_{\text{sim}}^{\text{NC}} + w_3\log r_{\text{sim}}^{\text{DAC}} + w_4\log(5r_{\text{sim}}^{\text{TTC}} + 2r_{\text{sim}}^{\text{Comf}} + 5r_{\text{sim}}^{\text{EP}})\Big)$$

奖励模型把当前+未来 $K$ 步 BEV 状态都喂进去（而不仅是当前态），2D Conv 聚合 → 全局平均池化 → MLP 预测每条轨迹的奖励 $\mathbf{r}_i$。最后 argmax 选最高奖励轨迹。

这步是"online evaluation"的灵魂：普通评分器只看当前 BEV 状态判断"这条轨迹现在看起来好不好"；WoTE 的奖励模型额外吃进了"如果走这条轨迹，未来 $K$ 步的 BEV 会怎样"，等于让网络自己当了一回仿真器。比如一条轨迹当前不碰撞，但未来 3 秒会冲出可行驶区——只有看了未来 BEV 才能发现。这也是消融里"加未来状态预测 PDMS 从 83.2 → 85.6"的根本原因。

2.4 BEV 空间监督（解决"未来稀缺"）

世界模型要为多条候选各想一个未来，但真实数据只有一条未来。WoTE 用 nuPlan BEV 仿真器生成监督：

BEV 状态监督：把 BEV 状态上采样/转卷积解码成 BEV 语义图，用 Focal Loss 监督（前景类不平衡）： $$\mathcal{L}_{\text{BEV}} = \text{FocalLoss}(\mathbb{B}_{t+k}, \mathbb{B}^*_{t+k})$$
仿真奖励监督：仿真器 rollout 出未来场景，规则评估器给出目标奖励，用 BCE 监督： $$\mathcal{L}^{\text{sim}}_{\text{reward}} = \text{BCE}(r_{\text{sim}}, r_{\text{sim}}^*)$$
模仿奖励监督：锚与专家轨迹 L2 距离做 softmax 得目标分布，用 Cross Entropy 监督。
轨迹监督：winner-take-all，只对最接近专家的锚的 refined 轨迹用 L1 监督。

为什么非得在 BEV 空间监督，而不能像别的世界模型那样在图像空间监督？ 两个原因：(1) 图像空间要"想象"多条候选各自的未来画面，计算爆炸且开放集难监督；(2) 驾驶日志每场景只有一条真实未来，图像级多未来监督根本无 GT。BEV 语义图则由 nuPlan 这类仿真器天然产出（它本就在 BEV 里建模地图与物体），且类别有限、Focal Loss 能搞定前景稀疏——于是"未来监督稀缺"被巧妙化解。

总损失：

$$\mathcal{L}_{\text{total}} = \mathcal{L}_{\text{BEV}} + \mathcal{L}^{\text{sim}}_{\text{reward}} + \mathcal{L}^{\text{im}}_{\text{reward}} + \mathcal{L}_{\text{traj}}$$

训练 vs 推理的差异：训练时为了加速，论文预计算了基于轨迹锚的仿真结果（BEV 语义图 + 分数），训练时直接把锚送评估模块、用预存监督反传；推理时则对细化后的轨迹（而非原始锚）实时跑评估模块。换句话说，世界模型和奖励模型在推理时是"真算"的，训练时部分监督是"离线预存"的——这是工程上平衡算力与效果的巧思。

3. 实验

3.1 NAVSIM（开环指标 PDMS）

方法	Traj. Eval.	PDMS ↑
Hydra-MDP	Model-free	86.5
TransFuser	×	84.0
WoTE	Model-based (BEV WM)	88.3

WoTE 用 256 条轨迹 + 基于世界模型的评估，超越之前的 model-free 方法 Hydra-MDP。在 NC/DAC/EP/TTC 各分项均领先。

3.2 Bench2Drive（CARLA 闭环）

方法	Traj. Eval.	DS ↑	SR ↑
UniAD	Rule-based	45.81	16.36
TCP	-	59.90	30.00
WoTE	Model-based	61.71	31.36

闭环 Driving Score 比 TCP 高 1.81，验证"预判未来"在闭环也有效。

3.3 消融（关键结论）

未来状态预测有用：加 BEV 世界模型预测未来，PDMS 从 83.2 → 85.6（表3）。
Imitation 与 Simulation 奖励互补：前者擅长 NC/TTC，后者擅长 DAC/EP，合起来最优（表4）。
循环预测步数：0s→2s→4s 的两段递归比直接 0s→4s 好（84.0 → 85.6），更细的时间步提供 richer 时序信息（表5）。
轨迹数：64→128→256 性能递增、增益递减，选 256 为默认；延迟仅 18.7ms（L20）。

4. 个人思考

1. “评估未来"比"生成未来"务实得多。 图像级世界模型想生成未来画面，算力爆炸且对决策未必有用；WoTE 只在 BEV 语义空间预测未来状态，目标从"好看"变成"能打分”，信息密度高、监督可得（nuPlan 直接给）。这是世界模型落地到规划的范式转移：世界模型不必生成像素，只需生成"能算奖励的状态"。

2. BEV 空间是恰到好处的抽象层级。 太细（图像）算不动，太粗（标量）信息丢尽。BEV 语义图卡在中间——既保留空间结构（碰撞/可行驶区可算），又足够紧凑（8×8 网格）。这再次印证端到端驾驶里"BEV 作为通用接口"的价值。

3. 可微的轨迹评估是端到端优化的关键。 规则评估（PDM）不可微、不能反传；WoTE 用神经网络奖励模型替代，使"评估"也能被梯度优化，规划与评估在同一框架内对齐。代价是可微奖励可能与真实 PDMS 有偏差，但实验表明对齐得很好。

4. 局限与想象空间。 世界模型基于 Transformer Encoder 单步预测，对长时序、强交互（他车反应）的建模有限；用 nuPlan 仿真器监督也受限于其仿真保真度。若把 BEV 世界模型换成更强的潜空间动态模型（如 ResWorld 的时序残差），并接上 reactive traffic，评估质量还能再上台阶——这也是 NAVSIM-v2 闭环方向的自然延伸。
