🎯 引言:为什么需要多传感器?

单一传感器总有其能力边界。摄像头在弱光下失效,激光雷达在雨雪天退化,毫米波雷达分辨率低。多传感器融合的核心逻辑是利用各传感器的互补特性,在时间空间上进行对齐,输出比任何单一传感器都更准确、更鲁棒的环境感知结果。

本文侧重传感器物理层和融合策略层,与 BEV 感知方法(哪些网络结构做 BEV 变换)做区分。


📷 摄像头:视觉感知的核心

工作原理

摄像头通过CMOS/CCD 感光元件将光子转换为电子信号。关键参数:

  • 分辨率:像素数量,决定细节能力
  • 帧率:典型 30-60 fps,影响运动捕捉
  • 动态范围:同时看到亮区和暗区的能力
  • 快门类型:全局快门(无畸变)vs 滚动快门(有果冻效应)

自动驾驶摄像头部署

位置视场角用途典型焦距
前视窄角30-50°远距检测(>100m)28mm
前视广角100-120°近距+交通灯8mm
侧视100°盲区监测12mm
后视100°后方来车12mm
环视180-190°泊车鱼眼

优劣势

优点:分辨率最高(8MP 以上)、色彩信息丰富、成本低($50-200/个)。缺点:依赖环境光、缺乏深度信息(需双目或多目)、受天气影响大。


📡 激光雷达:3D 感知的黄金标准

工作原理

LiDAR(Light Detection And Ranging)通过发射激光束并测量反射时间(ToF, Time of Flight)计算距离。

$$distance = \frac{c \cdot \Delta t}{2}$$

线数与分辨率

激光雷达的"线数"指垂直方向的激光束数量:

  • 16 线:4 条线/度(垂直分辨率),低成本,用于 L2
  • 32 线:8 条线/度,中端
  • 64 线:16 条线/度,高精度
  • 128 线:32 条线/度,L4/L5 标配
  • 固态式:无机械旋转,通过 OPA 或 MEMS 实现电子扫描
参数机械式固态FMCW
扫描方式旋转电机电子扫描电子扫描
视场角360°~120°~120°
寿命~5k-10k 小时>50k 小时>50k 小时
成本$1000-10000$200-1000待量产
测速能力✅ 直接多普勒测速

FMCW(调频连续波) 是下一代激光雷达的技术方向,可直接测量目标速度(类似雷达的多普勒效应),抗干扰能力强。


📻 毫米波雷达:全天候感知的最后防线

工作原理

工作频段为 77GHz(较旧的 24GHz 已逐步淘汰),通过发射连续调频波并分析回波的频率偏移来测量距离和速度。

优势与局限

优点

  • 全天候工作(雨、雾、雪、弱光不受影响)
  • 直接测量径向速度
  • 探测距离远(>250m)

缺点

  • 角度分辨率低(典型 1-3°,激光雷达 <0.1°)
  • 无法区分高度(无俯仰角信息)
  • 虚假检测(金属反射、栏杆等)

4D 毫米波雷达(增加俯仰角测量)是近年的重要进步,可提供 x-y-z-velocity 四维信息,分辨率接近低线束激光雷达。


🔊 超声波传感器:近距离的最后保障

核心特性

  • 工作原理:40-60kHz 声波 ToF 测量
  • 探测范围:0.2-5m(非常短)
  • 优点:成本极低($5-10/个),近距精度高
  • 缺点:受风噪影响,响应慢

典型部署:前后保险杠各 4-6 个,用于自动泊车和近距离防碰撞。


🆚 四大传感器横评

维度摄像头激光雷达毫米波雷达超声波
距离测量间接(双目/单目深度)直接 ToF直接 FMCW直接 ToF
角分辨率极低
速度测量间接(帧间差)间接直接多普勒
色彩/纹理
全天候❌ 弱光/雨雾差⚠️ 雨雾退化⚠️ 风噪
有效距离30-200m50-200m250m+0.2-5m
单件成本$50-200$200-10000$100-200$5-10

结论:没有任何一种传感器可以独立完成 L4/L5 级感知。摄像头提供语义、激光雷达提供精确 3D 几何、毫米波雷达提供全天候 + 速度、超声波提供近距盲区覆盖。

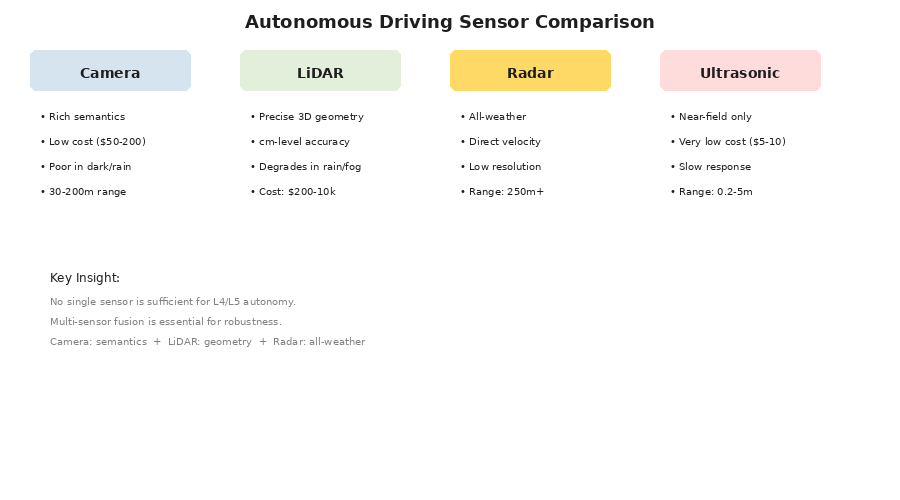

主流自动驾驶传感器:Camera/LiDAR/Radar/Ultrasonic对比


⏱️ 时间同步:融合的第一道坎

时间戳对齐

不同传感器的采样时刻不同:

  • 摄像头:30fps → 33ms 一帧(曝光时刻在帧中间)
  • 激光雷达:10-20Hz → 50-100ms 一圈(点云中不同点时间不同)
  • 毫米波雷达:20-50Hz → 20-50ms 一帧

同步策略

策略方式精度实现难度
硬件同步PPS + GPS 授时毫秒级
软件插值最近邻/线性插值对齐10ms 级
运动补偿插值+IMU外推亚毫秒级

最佳实践:硬件同步(PPS 信号)保证所有传感器使用统一时间基准,再对激光雷达的每个点做运动补偿(去除旋转运动导致的畸变)。


📐 空间标定:让传感器"说同一种语言"

内参与外参

  • 内参:传感器自身的固有参数(相机焦距/畸变、雷达视场角)
  • 外参:传感器之间的坐标变换(旋转矩阵 R + 平移向量 t)

标定方法

外参标定需要找到两个传感器之间的齐次变换矩阵 T:

$$P_B = T_{B \leftarrow A} \cdot P_A = \begin{bmatrix} R & t \\ 0 & 1 \end{bmatrix} \cdot P_A$$
标定类型方法精度自动化程度
Camera-Camera棋盘格 + 特征点匹配亚像素级手动/自动
Camera-LiDAR3D-2D 投影 + 边缘对齐像素级手动为主
Camera-Radar多普勒速度关联角度级半自动
LiDAR-LiDARICP (迭代最近点)毫米级自动

在线标定(Calibration-free / Auto-calibration)是量产的关键:车辆行驶中由于振动,外参会缓慢漂移,需要在线自动校正。


🧩 融合策略:前融合 vs 后融合 vs 特征融合

1. 后融合(Late Fusion)

各传感器独立做目标检测,输出目标列表后在目标层融合。

CLRaiamDdeAarRra

优点:架构解耦,各传感器独立开发。缺点:无法利用互补特征,关联错误导致性能下降。

2. 前融合(Early Fusion)

原始数据层直接拼接多个传感器的数据。

CLRaiamDdeAarRra

优点:信息无损,网络可以学习最佳融合策略。缺点:数据格式差异大(图像密集 vs 点云稀疏),训练数据需求大。

3. 特征融合(Feature Fusion)

折中方案:各传感器各自提取特征,在特征层融合。

CLRaiamDdeAarRraCVNoNxelHead

优点:灵活性高,不同传感器可用不同骨干网络。缺点:特征对齐复杂。

策略融合层级信息保留计算开销自动驾驶典型应用
后融合目标级传统方案(多数量产车)
特征融合特征级BEVFormer, FUTR3D
前融合数据级PointPainting, MVF

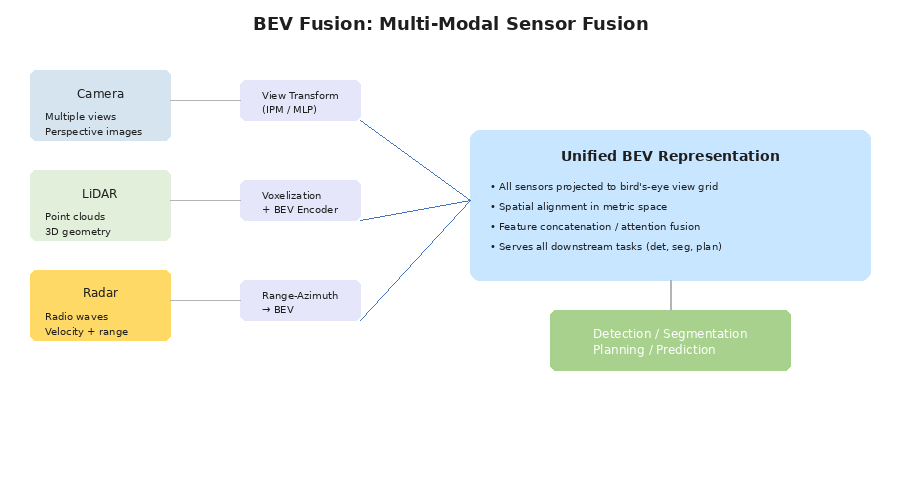

BEV统一空间:多模态传感器特征投影到鸟瞰视角


🗺️ BEV:统一空间的优势

为什么是 BEV?

BEV(Bird’s Eye View,鸟瞰图)是当前多传感器融合的标准中间表示。其核心优势:

  1. 空间对齐:所有传感器在 BEV 网格中各就各位,天然解决多视角对齐问题
  2. 规划友好:规划和控制模块也工作在 BEV 空间,无需坐标转换
  3. 简明表示:去除垂直维度,降低复杂度

BEV 融合典型流程

# 概念性伪代码
def bev_fusion(cam_images, lidar_pcd, radar_data):
    # 1. 各传感器提取特征
    feat_cam = image_backbone(cam_images)   # 多视角 2D 特征
    feat_lidar = voxel_backbone(lidar_pcd)  # 3D Voxel 特征

    # 2. 投影到 BEV 空间
    bev_cam = perspective_to_bev(feat_cam)  # IPM / Cross-Attention
    bev_lidar = point_to_bev(feat_lidar)

    # 3. BEV 空间特征融合
    bev_fused = fusion_module(bev_cam, bev_lidar)

    # 4. 从 BEV 解码检测结果
    return detection_head(bev_fused)

💭 个人思考

多传感器融合是自动驾驶中最"接地气"也最复杂的系统工程问题。说几个关键观察:

  1. 融合不等于堆料 — 增加传感器数量必然带来标定、同步、维护的复杂度。好的融合系统应该是"1+1>2",而不是"3 个传感器勉强不犯错"
  2. 后融合在量产中仍然主流 — 尽管学术界普遍推崇前/特征融合,但后融合的模块解耦特性使得它更易于工程维护和故障隔离
  3. BEV 融合的最大收益不是精度而是简化 — 将所有感知放到统一空间,使下游预测、规划模块的工作量大幅降低

未来的方向是端到端统一融合:不再分传感器种类设计独立骨干网络,而是用一个统一的 Token 序列接入所有模态,让 Transformer 自动学习融合。Tesla 和 NVIDIA 已经在朝这个方向探索,效果值得期待。
